電動自転車の仕組みを徹底解説｜駆動方式とアシスト比率

電動自転車の仕組みを先に整理

電動自転車と呼ばれる車両のうち、国内の基準に適合した電動アシスト自転車は、ペダルを漕ぐ力をセンサーでとらえ、バッテリーからモーターへ送る電力を調整して走行を助けます。ペダルを漕ぐ操作が前提で、モーターだけで走り続ける仕組みではありません。

基本の流れは「ペダルを漕ぐ→センサーが力や速度を測る→制御装置がアシスト量を決める→モーターが補助する」です。モーターをクランク付近に置く方式と、前輪または後輪のハブに置く方式があり、力が車輪へ届く経路が異なります。

この記事で分かること

• バッテリー、センサー、コントローラー、モーターの役割
• ペダルを踏んでからアシストが届くまでの流れ
• センターモーターと前輪・後輪ハブモーターの違い
• 法律で定められたアシスト比率と購入前の確認点

電動アシスト自転車と普通の自転車の違い

大きな違いは、ペダルを漕ぐ力にモーターの補助が加わることです。坂道や発進時に必要な力を抑えやすくなりますが、車体にはバッテリーやモーターが加わり、充電や電動部品の点検も必要です。

項目	普通の自転車	電動アシスト自転車
走る力	乗る人のペダル操作	乗る人の力にモーターの補助が加わる
電源	不要	バッテリーを充電して使う
ペダル操作	必要	走行中のアシストには必要
車体	電動部品を持たない	モーター、センサー、制御装置などを搭載
法律上の扱い	自転車	国内基準に適合した車両は自転車

「電動自転車」という呼び方だけでは、ペダルを漕がずに走るモペットなどと区別できない場合があります。基準を満たさない車両は自転車として扱われないため、購入時は車両区分を確認してください。電動アシスト自転車とペダル付き電動バイクの違いも参考になります。

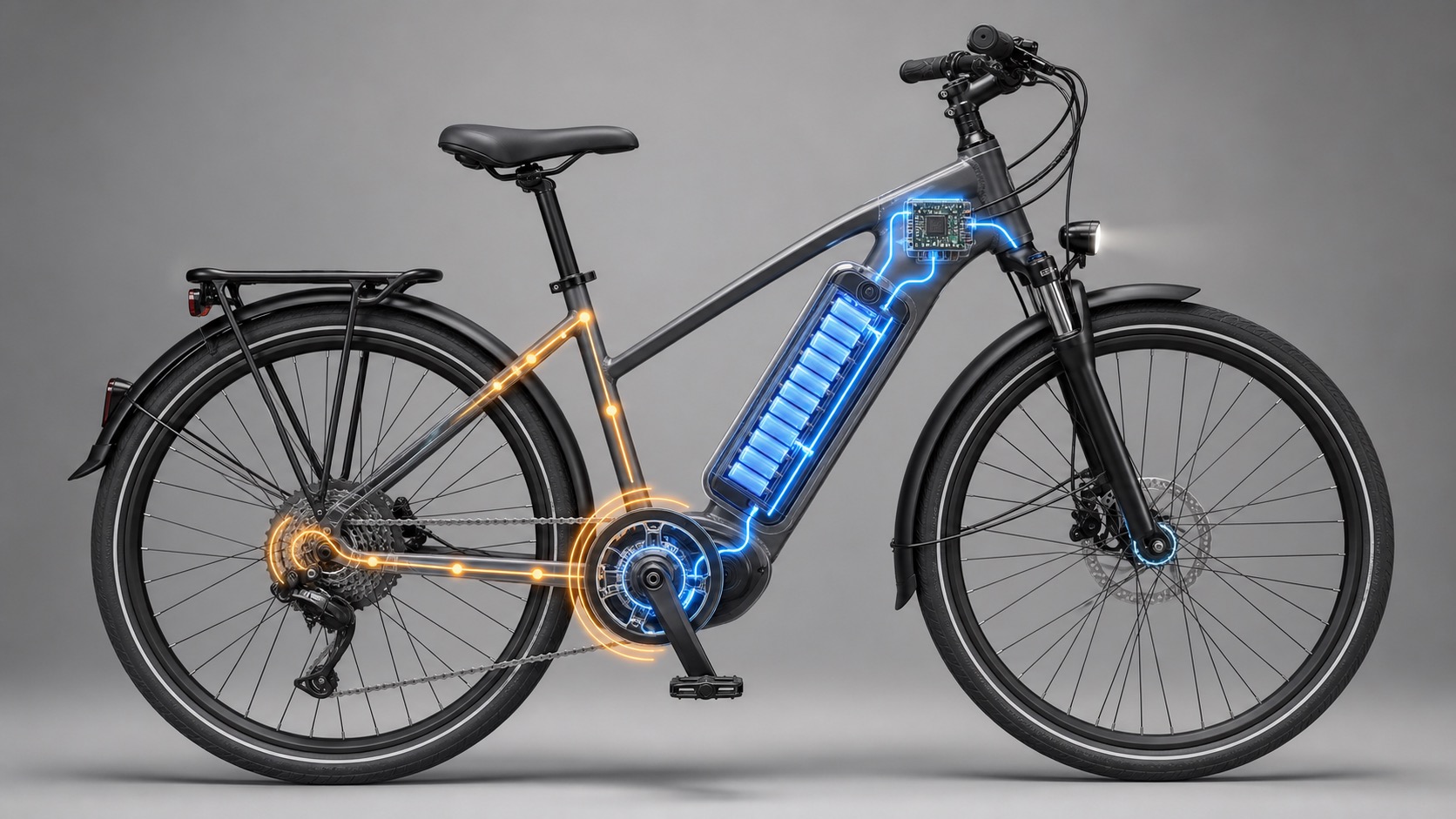

電動アシスト自転車を構成するパーツ

電動アシスト自転車では、電気系統が自転車の駆動系と連携します。各部の役割を知ると、アシストの強さが変わる理由や、方式ごとの違いを理解しやすくなります。

バッテリー

バッテリーは、モーターや制御装置に必要な電気を蓄える電源です。製品によって容量や取り付け位置が異なり、車体から取り外して充電するタイプもあります。カタログではAh（アンペアアワー）やWh（ワットアワー）などで容量を示します。電圧の違う製品どうしを比べるときは、Ahだけで判断せず、メーカーが案内する容量や走行距離の条件も確認しましょう。

充電が切れてもペダルで走行できる車種が一般的ですが、電動部品の重さがあるため、普通の自転車より重く感じることがあります。バッテリーの充電・保管方法は機種ごとに異なるので、付属の取扱説明書に従ってください。

センサー

センサーはペダルを踏む力や車速を検知し、制御装置へ情報を送ります。機種によってはクランクの回転速度も測定します。ヤマハ発動機のトリプルセンサーシステムでは、踏力・走行速度・クランクの回転速度を感知してアシスト力を制御すると説明しています。センサーの種類や制御方法はメーカーや車種で異なります。

コントローラー

コントローラーはセンサーの信号をもとに、モーターへ送る電力を調整する装置です。選んだアシストモードや走行速度も関係します。ハンドルのスイッチはモード選択や残量表示などに使い、走行状況に応じた出力調整は制御装置が担います。

モーターと自転車の駆動系

モーターはバッテリーの電力を回転力に変え、人のペダル操作を補助します。モーターの位置によって、力を車輪へ伝える方法が変わります。

人がペダルを漕ぐ力は、クランクからチェーンやベルト、変速機を通って車輪に伝わります。センターモーター方式ではモーターの力もクランク側から駆動系に伝わり、ハブモーター方式ではモーターが車輪のハブを直接回します。

ペダルを漕いでからアシストするまで

アシストは、ペダルの力や速度を検知してモーター出力を調整する仕組みです。メーカーの説明では、センサーが走行状況をとらえ、制御装置が補助力を算出してモーターを動かします。

1. ペダルを踏む 2. センサーが踏力や車速などを検知する 3. コントローラーが走行状況とモードに合わせて出力を調整する 4. バッテリーの電力でモーターが補助する 5. 人の力とモーターの力が駆動系を通じて車輪に伝わる

この調整がペダルを漕いでいる間に繰り返されるため、発進、坂道、平地の巡航でアシストの感じ方が変わります。実際の制御は車種ごとに異なり、センサーの数だけで乗り味が決まるわけではありません。パナソニックの仕組み解説では、センサー、コントローラー、モーターが連携する流れを図で確認できます。

法律で定められたアシスト比率

国内基準に適合した電動アシスト自転車では、モーターが人の力を補う比率に上限があります。速度が低い範囲では大きく補助できますが、車速が上がるにつれて比率が下がります。

走行速度	モーターが補助できる力の上限
時速10km未満	人の力に対して最大2倍
時速10km以上・24km/h未満	速度上昇に伴って低下。計算式は「2－（速度－10）÷7」
時速17km	人の力と同じ大きさまで
時速24km以上	補助力は加わらない

たとえば時速17kmでは、式に当てはめると補助力の上限は人の力と同じになります。時速24kmに達するとアシストはなくなりますが、これは自転車の最高速度を24km/hに制限する意味ではありません。速度を出す場合も、ペダルを漕ぐ人の力が必要です。

この基準を満たさず、ペダルを漕がなくてもモーターだけで走れる車両は、電動アシスト自転車とは別の車両区分になる場合があります。基準を満たす車両か迷ったときは、型式認定TSマークの有無や販売店の説明を確認してください。詳しい条件は警視庁「電動アシスト自転車とペダル付き電動バイクの違い」で確認できます。法令情報は2026年9月15日に確認しました。

電動アシスト自転車の速度制限とアシスト比率では、時速24kmで補助がなくなる基準を詳しく解説しています。

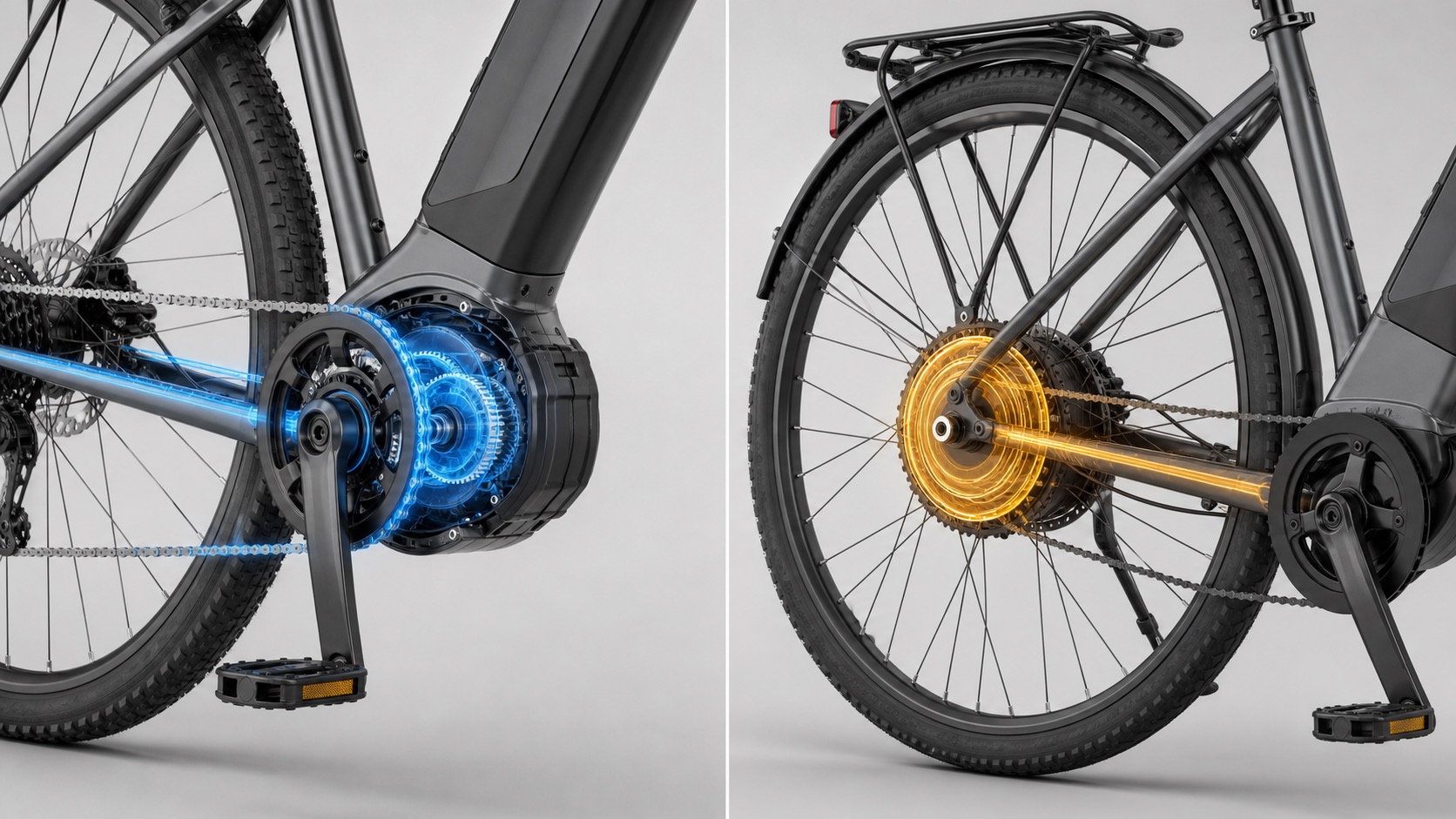

電動アシスト自転車の駆動方式

駆動方式を比べるときは、モーターの位置と、どの車輪に力を加えるかを分けて考えると分かりやすくなります。センターモーターはクランク付近、ハブモーターは前輪または後輪の中心部に配置されます。

センターモーター方式

モーターをペダルのクランク付近に置く方式です。モーターの力はクランクやチェーンなどの駆動系を経由して後輪へ伝わります。変速機を使う車種では、ギアを切り替えると車輪へ伝わる力やペダルの回転数も変わります。坂道では軽いギアへ切り替えると、ペダルとモーターの力を使いやすくなります。

一方で、モーターの力もチェーンなどを通るため、駆動系の点検が欠かせません。変速機との組み合わせやアシスト制御は車種によって違うので、坂道や荷物を載せて走る予定がある人は試乗して確かめましょう。

ハブモーター方式

モーターを車輪の中心にあるハブへ組み込む方式です。後輪ハブならモーターが後輪を直接回し、前輪ハブなら前輪を直接回します。ペダルの力は通常どおりクランクやチェーンを通るため、モーターの位置によって人力と補助力の経路が異なります。

後輪ハブモーターはモーターの力をチェーンに通さず後輪へ伝えます。前輪ハブモーターは前輪を駆動するため、ペダルで後輪を回す力と組み合わさる車種では前後輪の両方に駆動力が働きます。ブリヂストンのDUAL DRIVEは、前輪モーターと後輪の人力を組み合わせた方式です。

駆動方式の比較

方式	モーターの位置	力の伝わり方	確認したい点
センターモーター	クランク付近	駆動系を通じて後輪へ伝達	変速との相性、チェーンやギアの点検
前輪ハブモーター	前輪の中心	モーターが前輪を駆動	前後輪の駆動方式、車種固有の制御
後輪ハブモーター	後輪の中心	モーターが後輪を直接駆動	タイヤ交換や修理時の対応、走行時の感覚

方式だけで乗りやすさは決まりません。センサーや制御、変速機、車体の重さも関係します。前輪駆動と後輪駆動の違いは、電動アシスト自転車の前輪駆動・後輪駆動の比較もご覧ください。

走り方から選ぶときの見方

• 坂道や発進が多い人：変速段数と、低速時のアシストの自然さ
• 平地の移動が中心の人：一定速度で走るときの乗り心地
• 荷物や子どもを乗せる人：積載時の発進・停止のしやすさと車体の安定感
• 自転車を持ち上げる場面がある人：バッテリーを含む車体重量と取り外しやすさ

駆動方式の説明だけで決めず、普段走る道や積載量を販売店に伝えて試乗するのが確実です。車種ごとの前輪・後輪駆動の違いも確認しておきましょう。

バッテリーや駆動系の手入れ

電動部品に加えて、ペダル、チェーン、タイヤ、ブレーキも自転車の安全な走行を支えます。普段の手入れは取扱説明書に従い、次の点を確認してください。

バッテリー

• 車種に合った充電器を使用
• 充電や保管の温度、長期間使わないときの扱いは取扱説明書で確認
• 端子の汚れや異常な発熱、変形に気付いたら使用を中止して販売店へ相談

チェーンと変速機

• チェーンの汚れや緩み、変速の不具合を定期的に確認
• センターモーターではモーターの力も駆動系を通るため、異音や摩耗を放置しない
• 注油する箇所や洗浄方法は車種の説明書に従う

センサーとモーター

• 電気部品を自分で分解・改造しない
• アシストが途切れる、警告表示が出る、異音が続く場合は使用を控えて販売店で点検
• タイヤ交換やパンク修理でハブモーターやセンサーの配線を扱うときは、購入店に相談

バッテリー容量の読み方や走行距離の考え方は、電動アシスト自転車のバッテリー容量の選び方で紹介しています。交換時期は使用頻度や保管環境で変わるため、年数だけで判断せず、残量表示やメーカーの診断を参考にしてください。

仕組みを踏まえた購入前の確認点

カタログのモーター出力やバッテリー容量だけで、実際の乗りやすさを決めることはできません。普段の走行条件に合わせ、次の点を比べてください。

• 通勤・買い物など、1日に走る距離と坂道の有無
• モーターの位置と、ペダルから車輪へ力が伝わる経路
• 変速機の段数と、アシストモードの切り替え方
• バッテリー容量、カタログ走行距離の測定条件、充電方法
• 駐輪時や階段での取り回しに関わる車体重量
• 購入後に点検や修理を頼める販売店

カタログの走行距離は、測定条件と実際の道路環境で変わります。坂道、積載量、選ぶアシストモード、気温なども影響するため、自分のルートでどの程度走れるかを販売店に確認しましょう。

電動アシスト自転車の仕組みに関するFAQ

電動アシスト自転車はペダルを漕がなくても進みますか？

走行中のアシストにはペダルを漕ぐ操作が必要です。歩行中に押すためのアシスト機能を備えた車種もありますが、乗車してペダルを使わずに走る機能とは異なります。

アシスト比率は1対1ですか？

常に1対1ではありません。時速10km未満では人の力に対して最大2倍まで補助でき、10km/hを超えると速度に応じて低下します。時速17kmでは上限が1対1となり、時速24km以上では補助がなくなります。

ペダルを漕ぐとバッテリーは充電されますか？

通常の走行でペダルを漕ぐたびに充電するわけではありません。一部には、ペダルを止めたときやブレーキ時にモーターで発電する回復充電機能があります。ブリヂストンのDUAL DRIVEもその一例ですが、機能や作動条件は車種によって異なります。

バッテリーが切れても走れますか？

多くの車種は、バッテリーが切れてもペダルを漕いで走行できます。ただしモーターやバッテリーの重量があるため、アシスト中より重く感じやすくなります。充電が切れた際の走行方法は取扱説明書でも確認してください。

センターモーターとハブモーターはどちらを選べばよいですか？

坂道、平地、積載量、変速の使い方によって適した方式は変わります。センターモーターは駆動系と変速の影響を受け、ハブモーターは前輪または後輪を直接駆動します。普段の走行環境を伝えて試乗し、乗り心地と点検・修理の相談先を確かめてください。

まとめ

電動アシスト自転車は、センサーがペダルの力や車速を検知し、コントローラーがバッテリーからモーターへ送る電力を調整して、人の力を補います。アシスト比率は速度に応じて変わり、時速24km以上では補助がなくなります。

駆動方式には、クランク付近のモーターから駆動系を通して後輪を回すセンター方式と、前輪または後輪のハブを直接回す方式があります。乗り心地はモーターの位置だけでは決まらないため、走行ルートや積載量を踏まえて実車を試すと、自分に合う一台を選びやすくなります。
